|
Dettagli:
|
| Applicazione: | Soprabito della lama del mulino a vento del substrato della vetroresina. | Vita di vaso: | 60mins |
|---|---|---|---|
| Tempo asciutto 25℃ di tocco: | 1h | Tempo asciutto duro 25℃: | 4h |
| Durezza: | B | ||
| Evidenziare: | windmill blade primer topcoat,polyaspartic polyurea coatings,windmill blade protective coating |
||
Contatta ora
Descrizione dettagliata
Metodo di raffreddamento: asciugatura all'aria

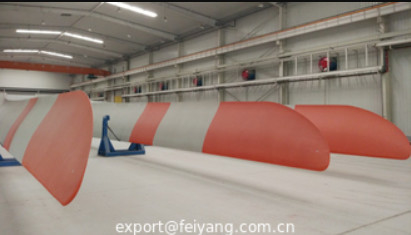

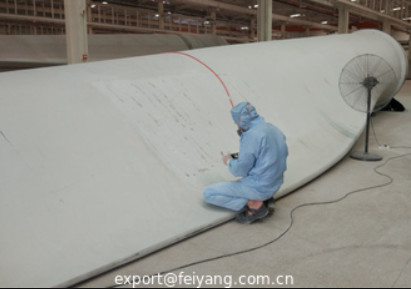

Applicazione: rivestimento della lama del mulino a vento con substrato in fibra di vetro.
Caratteristiche: elevato livello di solidi, basso livello di COV, curatura rapida, buona flessibilità, buona allungamento e resistenza alla trazione, elevata resistenza agli urti, buona resistenza alle intemperie, buona flessibilità a basse temperature.
Un componente
| Materiale | Contenuto | Processo |
| F524 | 20 | Macinare fino a finezza ≤ 30 mm |
| AC2103 | 20 | |
| Agente di dispersione | 0.5 | |
| diossido di titanio | 30 | |
| solfato di bario | 7.5 | |
| Agente antiimpostazione | 1.4 | |
| polvere di tappeto | 6.5 | |
| PMA | 6 | |
| Acetato di N-butilo | 6 | |
| 1130 | 1 | |
| 292 | 0.5 | |
| Defoameri | 0.4 | |
| Agente di livellamento | 0.2 | |
| Totale | 100 |
Componente B
| Materiale | Contenuto |
| Tolonato HDT | 15 |
| GB905A-85 | 50 |
| Acetato di N-butilo | 34.5 |
| Assorbente d'acqua | 0.5 |
| Totale | 100 |
Rapporto
A: B = 2:1
Specificità
| Durata di conservazione | 60 metri |
| TVOC, in g/l | ≤ 360 |
| Toccare il tempo asciutto | 1 ora |
| Tempo di asciugatura | 4 ore |
| Durezza | B |
| L'allungamento | 150% |
| Adesione,MPa | ≥ 12 |
| QUVB | 3000 ore |
| valore di usura CS17, 500g500r,mg | 15 |
Commenti
F524 può essere sostituito da:F420, il rapporto tra A e B deve essere regolato in funzione del peso equivalente.
Elenco dei prodotti Feiyang:
Ottenere una citazione
o Inviaci una mail:marketing@feiyang.com.cn, feiyangjunyan@gmail.com
Impara le conoscenze poliaspartiche: Polyaspartic FAQ
Persona di contatto: Annie Qing
Telefono: +86 18307556691
Fax: 86-183-07556691
